Парогенератор для сауны и бани
Проточный парогенератор (ПГП) предназначен для выработки пара в помещениях больше 12 куб.м. Благодаря термоэлектрическим нагревателям (ТЭН) происходит преобразование воды в пар. Очень часто такие устройства устанавливают в банях, хаммамах, саунах, душевых кабинах, где требуется регулировать температуру от 0° до 80°С. Устройство выработки пара обязательно должно эксплуатироваться в теплых, сухих, хорошо проветриваемых помещениях, отрицательная температура может привести к сбою работы ПГП или к его поломке.

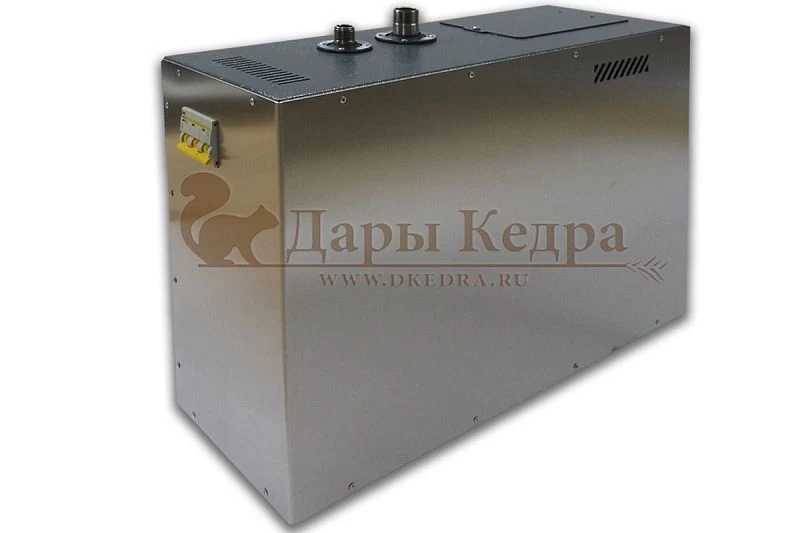

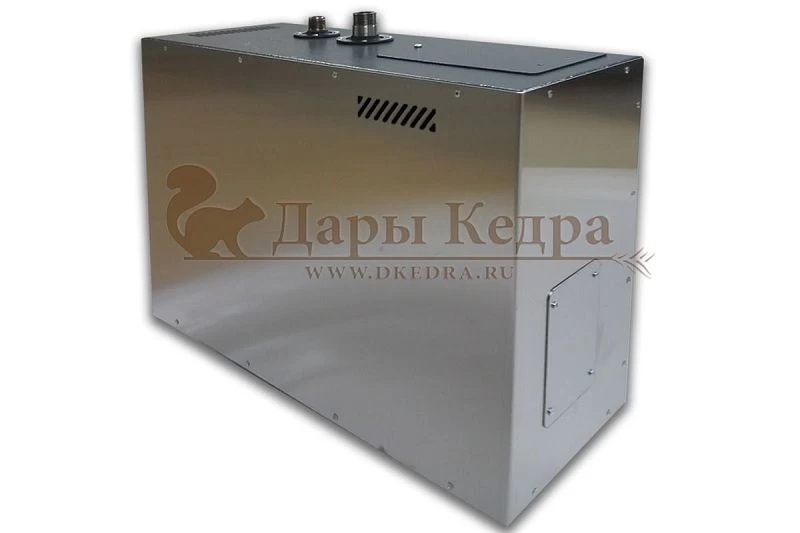

Парогенератор состоит из основного корпуса, в котором расположена рабочая ёмкость (испаритель) со встроенными водяными нагревателями (ТЭНами), и выносного блока управления.
Испаритель выполнен из нержавеющей стали, нагреватели - из жаропрочной нержавеющей стали. Внутри корпуса вмонтирован блок управления системы пополнения воды в рабочей ёмкости и защиты ТЭНов от включения при осушении рабочей ёмкости. Подача воды в испаритель осуществляется при помощи электроклапана, на входе которого имеется фильтр. При включении парогенератора в работу испаритель наполняется водой до верхнего уровня автоматически. В процессе работы, в результате испарения воды, после достижения водой нижнего уровня работа ТЭНов блокируется, и испаритель повторно заполняется до верхнего уровня. Так ТЭНы защищаются от выхода из строя, при перебое в подаче водопроводной воды. В процессе работы проточного парогенератора и понижении рабочего уровня воды ниже верхнего уровня, вода подливается в рабочую ёмкость периодически малыми порциями. Данным алгоритмом обеспечивается долгая непрерывная работа ПГП без прерывания подачи пара в парную комнату.
Основной блок проточного парогенератора устанавливается на стену, в удобном месте для прокладки паровой магистрали к парной комнате, на специальный кронштейн. Кронштейн включён в комплект поставки. Кронштейн прикручивается к стене на анкера через предусмотренные в нём отверстия. Парогенератор в дальнейшем одевается на четыре крючка кронштейна через специальные отверстия в задней стенке корпуса.
Расположение на стене блока должно быть таким, чтобы расстояние от верхней стенки блока до какой-либо преграды, а также от нижней стенки было не меньше 400мм., чтобы обеспечить свободный проток воздуха через вентиляционные жалюзи ПГП. В случае коммерческого использования, желательна установка основного блока ПГП в закрытое помещение с объёмом не менее 2 кв.м, куда имеет доступ только обслуживающий персонал.
Управление парогенератором
- На боковой стенке ПГП есть автоматический включатель/выключатель, с помощью которого устройство переходит в рабочий режим.
- После того, как парогенератор включен, на выносном блоке управления при нажатии на кнопку №2 (рис.1 ) появится надпись «OFF». Устройство находится в режиме ожидания и ждет дальнейших команд по запуску.
- Чтобы продолжить дальнейшую работу с ПГП, необходимо нажать кнопку №6.
- Первое нажатие (№6) покажет температуру, которую можно отрегулировать кнопками №4, №5 в большую или меньшую сторону (диапазон от 10 °С до 80 °С, с шагом в один градус).
- Второе нажатие (№6) покажет время процедуры ( значение задается от 1 часа до 10 часов, с шагом в 1 час). Этот параметр тоже регулируется кнопками №4, №5.
- Третье нажатие на (№6) снова возвращает устройство в первоначальный режим ожидания - «OFF».
- После того, как все параметры выставлены, необходимо нажать кнопку №3. ПГП начинает работу, на цифровом индикаторе отображается текущая температура в парной. ТЭНы начинают нагрев.
- При включенном ПГП также можно нажать кнопку №6, в этом случае на табло появится параметр времени до окончания процедуры, параметр температуры можно оперативно отредактировать и продолжить процедуру парения с новыми параметрами температуры и времени.
- При нажатии кнопки №3 в рабочем режиме ПГП возвращается в режим ожидания запуска - «OFF». Также возврат в этот режим происходит по истечении времени процедуры.
Рис.1 Выносной пульт парогенератора
- Корпус блока управления
- Цифровой индикатор отображения параметров и температуры
- Кнопка переключения в рабочий режим
- Кнопка увеличения параметра
- Кнопка уменьшения параметра
- Кнопка выбора редактируемых параметров.
